Tugas .
Untuk aliran talang dalam contoh 9.10 misalkan bahwa pada Ma1 = 0,2 , untuk p1 = 117 lbf/in2 mutlak dan T1 = 600◦R. tentukan di penampang 2 yang terletak di bagian hilir (Ma2 = 0,7), (a) p2 ; (b) T2 ; (c) V2 ; dan (d) PO2.
Jawab:
Dik: Ma1 = 0,2 P1 = 117 lbf/in2
Ma2 = 0,7 T1 = 600◦R
Dit: tentukan di penampang 2 yang terletak di bagian hilir (Ma2 = 0,7),
(a) p2 (c) V2
(b) T2 (d) PO2
Penyelesaian:
Hitung V1 dan PO1 dari data yang diketahui
V1 = Ma1 at = 0,2[49(600◦R)1/2] = 240 ft/s
PO1 = P1[1 + 1/2 ( γ – 1 ) Ma12]3,5 = 117[1 + 0,2(0,2)2]3,5
= 120,3 lbf/in2 mutlak
sekarang kita gunakan table B-3 atau persamaan (9.68) untuk mendapatkan rasio-rasio berikut ini

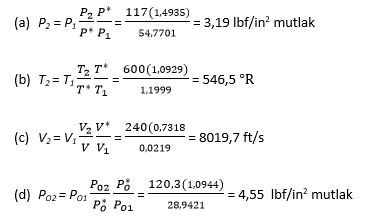

Kita gunakan rasio ini untuk menentukan semua besaran dibagian hilir
